为了解决上述问题和实现上述功能，决定选用我公司最新版的专业机房监控软件 “机房卫士机房集中监控系统”可以很好实现了对机房环境设备的统一监控与管理。通过采用先进的计算机技术、网络通讯技术、视频传输技术、图像处理技术等，可方便地实现对各个智能设备运行状态、运行参数的显示、处理和存储等；并可实现各子系统之间的数据流动，具有强大的联动功能；同时，本系统的故障自动检测与专家诊断功能以及丰富的报警功能，也极大地减轻了机房维护人员负担，在提高了机房系统的可靠性的同时提高了整个机房的运行效率，实现了对于机房的科学管理。

三、系统概述

1、系统简介

“机房卫士” AD-800动力与环境监控系统被广泛应用于各类计算机机房、通信基站的动力及环境监控、无人值守现场的环境及安防监控，例如电信基站环境监控、电力通信站环境监控、校园/企业网络机房监控、银行和证券数据机房环境监控、部队仓库的环境监控等。

“机房卫士” AD-800 动力与环境监控系统的功能是采集并记录现场的各种环境参量，例如红外、门禁、烟感、温度、湿度、电压、电流、电磁干扰等。它由传感器和数据处理单元组成，各种环境参量经分析处理后，通过网络接口传送到服务器。

“机房卫士” AD-800动力与环境监控系统是新一代环境、动力、安防监控系统,其核心设备是我公司自主研发生产的AD-800网络型数据采集控制器, AD-800采用了嵌入式技术，配有以太网接口、智能设备接口和标准的传感器接口,具有各种协议转换功能、短信报警功能和本地数据存储功能；当网络故障时, AD-800的本地数据存储功能保证采集的数据不会丢失, 极大的提高了系统的稳定性可靠性。

1.2.系统特点：

一、监控系统采用B/S架构和C/S架构相结合，无需安装客户端便可远程监控浏览（通过IE浏览器），监控就像上网一样简单方便；

二、多样报警方式，满足用户的各种需求。现场报警时，报警可通过电脑音箱、短信自动通知、声光警号、电话自动通知进行报警；

三、系统组网方式灵活，监控系统遵循国际标准的TCP/IP协议，整个网络采用以太网网络结构，可以实现联网多级监控和管理，在现有的网络构架上无需再组建专网实现监控功能；

四、维护方式：可在局域网或远程终端通过电脑进行配置、更改参数，提高运行维护的效率，节约大量的人力成本；

五、监控系统的安全性高，稳定性强，嵌入式实时操作系统，软件固化在硬件里，不受任何病毒黑客的攻击，具备SSL体系安全身份验证，管理软件具有用户权限管理功能；

六、软件采用标准通用的XML语言结构，可集成门禁、空调、ups、电源、视频系统、消防系统、安防系统等标准协议设备。真正做到一体化操作平台；

七、通用接口：主机提供的硬件接口支持所有标准的前端传感器和二次变送器；还支持标准的RS232/RS485（MODBUS）协议；主机的数据传输支持标准的TCP/IP协议，数据格式支持标准XML语言；

八、视频监控录像可远程异地存取，多目录转发服务，多目录备份服务，当视频主机出现故障时，备份服务器可立即自动启动，实现双路备份，值班人员在发现有异常情况时，可立即录像在自己的电脑里进行回放调看。

九、第三方接口：系统可以支持的第三方设备协议超过百种，提供灵活的第三方系统的客户端集成接口；系统提供标准的短信接口、电子邮件接口；第三方的XML数据格式接口；标准SQL关系数据库接口；便于用户网管系统的二次开发；

十、自主软件和硬件：主机从设计到制造完全自主开发，成套软件（含：各种网关接口软件、协议解析软件、特殊功能模块等）完全自主开发，可以快速响应用户的特殊要求，并长期保障用户的系统投资；

1.4机房卫士机房环境系统部分客户表：

1	浙江卫视电视台：	机房卫士AD-800系列，11个温湿度报警+2个漏水+法国索克曼先控UPS+佳力图M816空调协议协议开发
2	舟山市教育局:	AD-800机房环境监控系统\漏水、温湿度、烟雾、UPS监控、断电报警、电量仪监控
3	上海市卫生局：	机房卫士AD-800机房环境监控系统+断电+漏水+温度+烟感报警
4	上海交通大学医学院附属第三人民医院：宝山医院	AD-800机房环境监控系统+漏水+温湿度+烟雾报警
5	马鞍山市电视台	机房卫士AD-800系列:温湿度+空调自启动+断电+山特UPS监控+短信电话报警
6	苏州高新区保税物流中心（6个机房）	机房卫士AD800机房环境监控系统+漏水+电流电压+温度
7	无锡市建筑工程质量检测中心档案室	机房卫士AD800：空调启动+断电+温湿度+网络摄像机
8	泰兴市黄桥房管所	机房卫士AD-800机房环境监控系统+漏水+电流+电压+温度
9	南京市江宁区人才服务中心	机房卫士AD-600系列：空调单机自启动+高温警号报警
10	南京金箔集团	机房卫士AD-200报警系统+AD-181显示屏+空调自启动系统+无线漏水+无线烟雾……
11	重庆市梁平县公安局	机房卫士AD-800系列空调控制+温湿度+人体感应+电压烟雾短信报警
12	呼和浩特市公安局：	机房卫士AD-800系列：温湿度+断电+漏水+电话语音报警系统
13	辽宁营口市人力资源与社会保障局信息中心机房	:机房卫士AD-800系统+温湿度+漏水+烟雾+电力监控
14	哈尔滨市物价局	机房卫士AD-800机房环境监控系统温湿度+漏水+UPS+6空调协议协议开发
15	连云港进出口检验局	机房卫士AD-800系统：2个机房集中监控，温湿度+漏水+断电+ups+精密空调
16	河南内黄县电业局：	机房卫士AD-800系列：精密空调+ups+电流电压+温湿度+漏水监控

更多的工程客户请点击

http://jfws168.cn

四:机房物理安全监控一般需求分析

4.1环境监控系统

中心机房的环境监控主要目的是保证机房内的数据服务器、交换机、通讯设备等重要设备在适应的环境内稳定工作，如温度、湿度等要求。当设备超出运行的条件时，发出报警。

4.1.1温湿度远程集中监控

机房内的服务器、交换机等重要数据设备和通讯设备对温湿度具有严格要求，全年必须保持在温度18-28℃，湿度40%-70%。机房正常温度一般固定在23 ±2 ℃，超过允许的温度范围，可能会造成设备的不稳定工作或数据损坏。采用温湿度传感器采集机房环境温湿度数据，嵌入式数据采集主机将现场数据集中上报中心数据服务器，做到机房环境温湿度统一集中监控管理。可设置温度、湿度的三级警戒，当偏高或者偏低的时候提出预警，当温度和湿度超出安全范围时发出告警，刚温度和湿度超高时发出严重警告。

4.1.2智能空调的监测

智能空调一般可以设定室内环境的温湿度，智能空调可以根据设定自动调节输出。本系统可以对昂贵的智能空调提供内部工作状态的监测，如回风温度、压缩机状态、风扇过载、加热器过热等。全面了解智能空调的工作状况，对设备状态和环境状况提供预警。

4.1.3机房火警和渗水的监测

火警和渗水对机房设备的危害人所共知。系统对机房内可能渗水的部分如空调底部、窗边、水管附近布设漏水传感器，在机房布设感烟探测器，当紧急情况发生时，及时通知相关人员进行处理。

4.2动力监控系统

4.2.1 UPS电源

使用UPS电源监控器通过UPS通信串口采集、监测UPS运行数据参数，包括UPS输入、输出电流电压、频率、UPS温度、电池电压等数据参数，对UPS工作状态、电池电压等提供实时监测，超出运行的正常状态，发出告警。

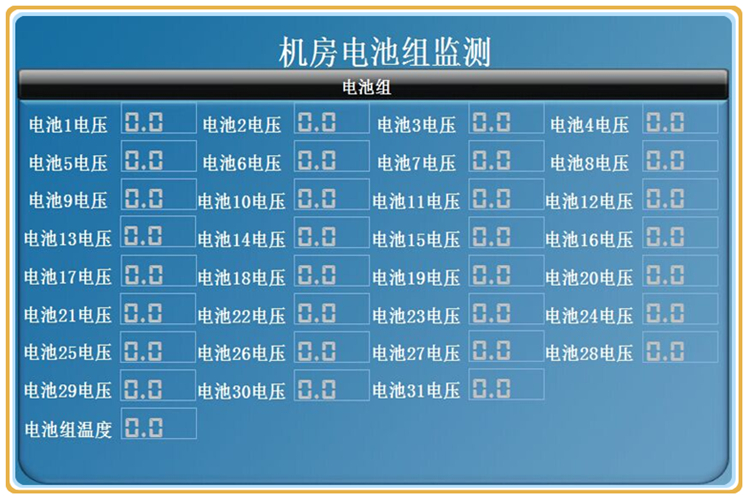

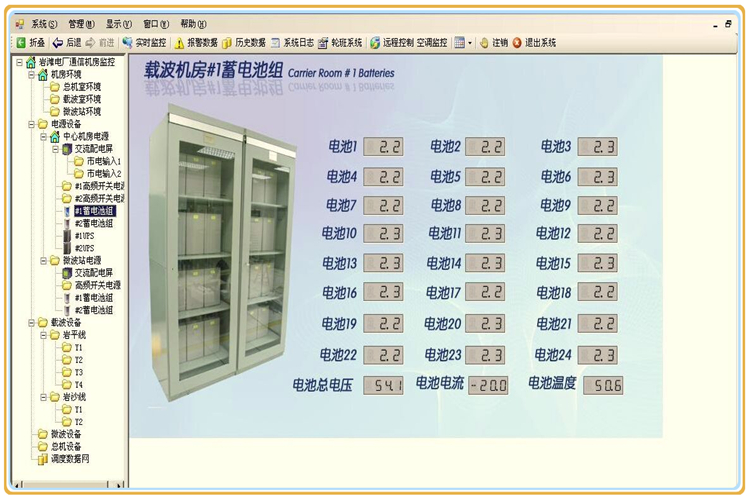

4.2.2 蓄电池在线监测

备用电源是我们维系生命或安全、避免重大损失的最后一道防线。近年来蓄电池的事故已经造成国家财产及个人安全的重大损失，不间断电源UPS,在市电停止时，要靠蓄电池供电。没有蓄电池，UPS等同于普通的市电电源，国内的UPS故障率达到4%-5%，其中因为蓄电池故障而引起的UPS主机故障或工作不正常的比例大约为85%，因此蓄电池的监控在机房物理安全管理中的占据一个非常重要的位置

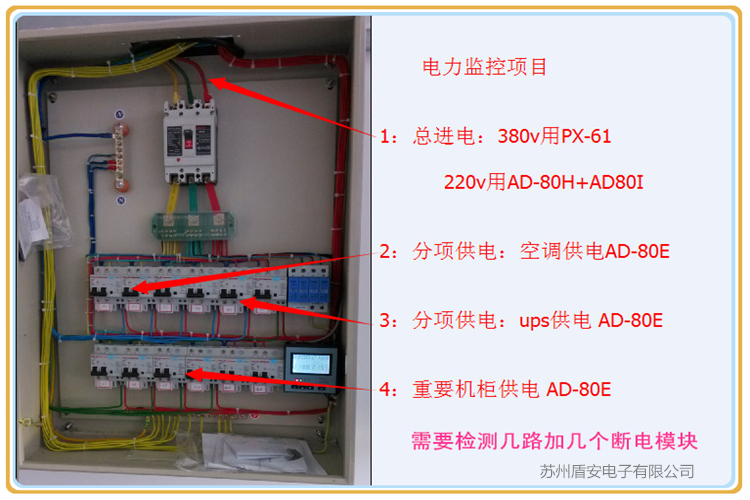

4.2.3 配电空气开关状态监测

监测空气开关的状态，方便远程查看，便于事故排查，比如因为某支路故障跳闸，则系统可以及时发出告警信息。因断电引起相关设备无法工作，可以在远程集中管理平台上查找故障原因，迅速处理。

五:设计原则

本系统严格按照“严格、合理、可靠、经济、完善”和“无人值班、少人值守”的要求进行设计，具体原则如下：

2 技术先进性：选用国际最新的专业技术与产品；

2 系统高可靠性：系统的硬件和软件均采用技术成熟的产品，平均无故障时间均在10万小时以上；

2 系统运行管理方便：软件系统中文化，操作方便；

2 设计架构先进：系统采用真正的FCS控制系统架构，具有强抗干扰性、开放性以及数据处理的高效性；

2 技术支持能力强：承建单位技术实力强，服务完善；

2 系统集成度高：系统完美整合了设备实时监控、数字视频系统、门禁考勤系统、网络设备监控、服务器运行状态等等；

2 系统可扩展性能强：模块化结构有利于扩容与扩展。

2 高可靠性保证：系统支持双机/多机热备方案，特殊应用没有后顾之忧；

2 投资少：系统选型具有高性能价格比。

2 建设时间短：在较短的时间内完成系统的安装调试。

2 优质的服务：本着“用户第一、服务至上”的原则，为用户提供一流的售前、售后服务。

5.2、系统设计的依据

《工业企业通用设计规范》（GBT42-81）

《中华人民共和国公共行业标准》（GA/T70-94）

《安全防范工程程序与要求》（GA/T75-94）

《电气装置安装工程施工及验收规范》（BGJ232.90.92）

《民用工业建筑电气设计规范》（GJT16-92）

《电气装置工程施工及验收规范》GBJ232--82

《保安电视监控工程技术规范》GA/T76--96

《民用建筑电缆工程技术规范》

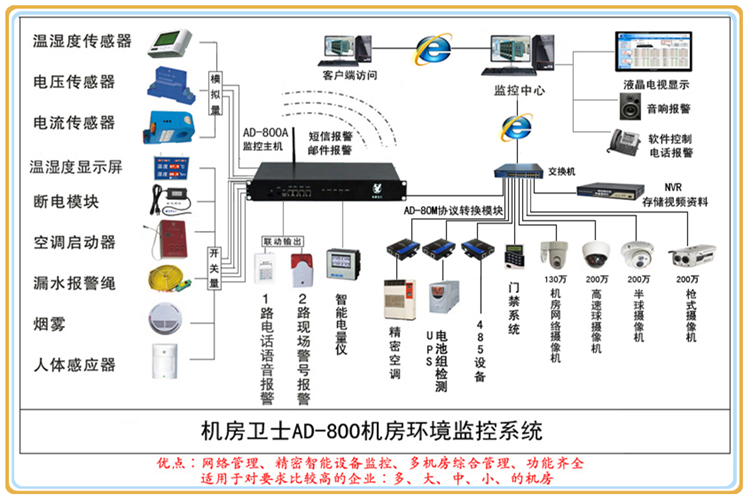

5.3、“机房卫士” AD-800系统配置与组网结构图

该系统采用多级结构的TCP/IP内部光纤局域网；

监控服务器安装在监控中心（可选配大屏幕监视器）；

嵌入式网络型监控设备“机房卫士” AD-800安装在机房现场，与现场设备的各种采集点传感器、电源、空调等相连；

软件采用B/S结构（IE浏览器），具有界面友好、实时性好、人工干预少、使用简单方便等优点。

组网传输方式:

l 各机房的动力环境监控采用TCP/IP协议通过以太接口接入内部局域网；

l 视频采用网络摄像机MPEG4压缩格式的组播方式；

l TCP/IP协议连接方式的网络门禁

l 电源、空调、ups等设备监控:

n 智能设备类：各种智能设备通过RS485/232网络连接到DAS2400，采用主从方式通过各种通讯协议相互通讯，取得各设备的实时数据，为保障系统实时性，系统采用多线程方式，同时与各端口的设备通讯，便于对事件的即时响应。（要求用户提供原厂家设备的接口定义、随机监控软件和正确的通信协议）；

n 非智能设备类：通过报警干接点接口和各种模拟变送器直接接入监控主机的遥信、遥测接

详细组网示意图

五、“机房卫士” AD-800网络化动力环境集中监控软件

1、软件功能描述

“机房卫士” AD-800与环境监控系统是一个网络化机房管理业务综合软件平台，采用 .NET技术，SQL数据库接口，处理来自各个现场的报警信息，值班人员管理。这些数据通过受理、分析、处理、校验等处理过程，保证报警信息及时、正确地得到记录分析，同时为维护部门提供日常维护报表、性能状况统计报表等分析数据。监控中心软件平台可以在后台按用户方要求发送监控数据到监控中心并存储监控数据。

整个监控软件平台的配置非常简便，可以在线进行不中断系统正常运行。

显示浏览

l 显示形式多样化：监控软件能实现电子地图上机房位置和实时监测数据的显示，监测数据列表式分类显示。

l 可通过标准Web浏览器浏览相关数据。

操作员管理

l 权限管理：权限可分为系统管理员、一般操作员及客人三档。系统管理员可以执行所有操作；一般操作员可以进行除日志管理及用户管理之外的操作；客人仅可浏览数据不可以进行其他任何操作。

l 用户操作管理：记录了所有用户对系统做的任何操作，包括正常登录，登录不正确，退出系统，各项配置变更等事件。用户可以用户操作日志检查人员操作纪录。

l 报警管理：一旦发生任何报警事件，系统自动将报警时间、报警事件及监控通道号写入日志。发生事件后，可以察看到该报警日志中的记录，报警时间及报警点及参数。系统具备有自动分类报警，触发短信GSM报警输出。

其他功能

l 标准接口：提供标准数据库接口。提供完整的数据（表）。

l 远程接入：通过授权远程拨号接入，或互联网接入访问系统。

l 系统精度：数据采集传输到中心的误差小于仪器输出的2%。

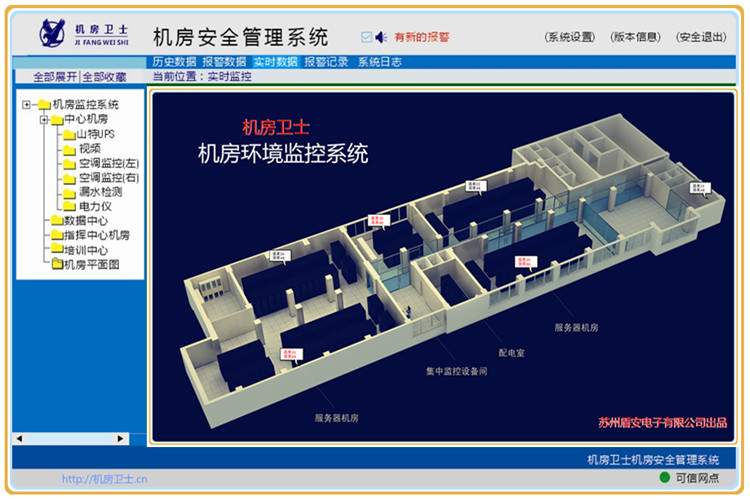

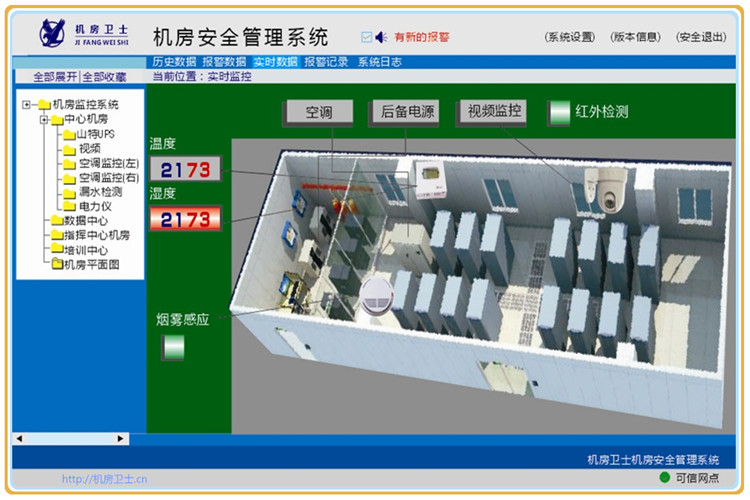

监控管理软件界面如下图：

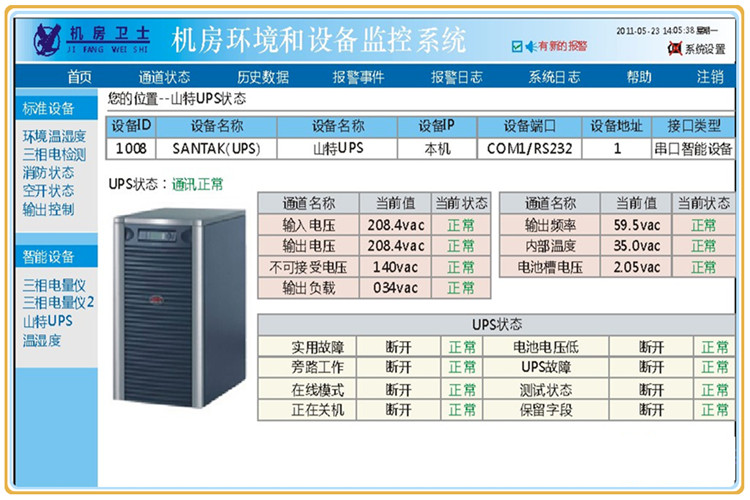

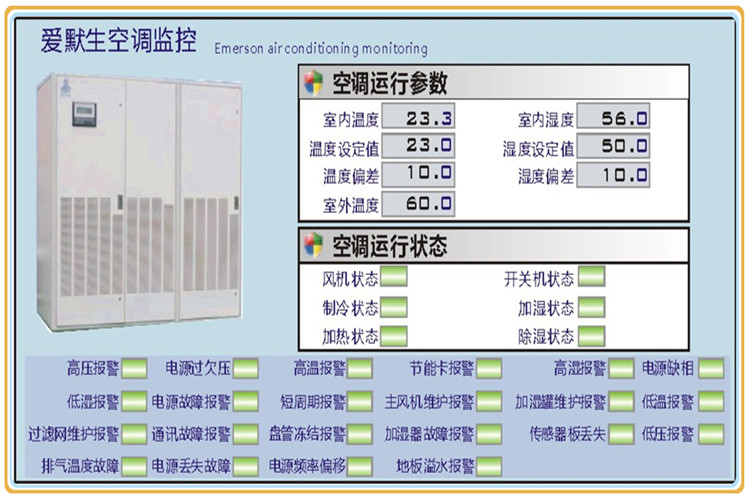

电源、ups、空调等智能设备监控界面（需协议开发）如下图：

监控平台内置软件看门狗，监控软件不会因用户误操作等原因而使系统出错、退出或死机，具有极强的容错能力。机房卫士AD-800A监控主机本身具有自检功能，采用稳定可靠的嵌入式操作系统，内置看门狗。

2、“机房卫士” AD-800动力环境监控系统硬件要求

◇奔腾（Pentium.）2G或以上速度处理器，与IBM PC 兼容的电脑；

◇显示分辨率不低于800×600（建议1024×768），颜色数不少于256；

◇一个只读光盘驱动器；

◇大于256兆字节随机存储器；

◇用于系统文件和应用程序，控件程序500MB 可用硬盘空间，在操作系统的网络配置中包含TCP/IP协议（根据您的系统配置，在安装期间可能需要Windows 光盘）

3、“机房卫士” AD-800动力环境监控系统软件要求

◇Win2000 professional中文版和Win2000 server中文版或WindowsXP professional

◇Windows? 2000或Windows XP(用于报警客户端WEB模式的设备和现场监控管理。)

◇SQL Server 2000专业或标准版

◇IIS 5.0（完全安装）

◇IE 6.0

六、机房监控主要设备

1、“机房卫士” AD-800A网络环境智能监控主机

产品特点：

l 220V交流或-48V直流电源供电

l 19英寸机架设计，嵌入式网络计算机（不死机、可靠性高）

l 内置智能联动功能

l 14路光隔离遥信接口输入?（0-5V TTL电平，准确度：99.999%）；

l 2路光隔离继电器遥控输出（240VAC/1A、48VDC/2A干接点，准确度：99.999%）

l 14路模拟信号遥测接口输入（精度：电量<1%，非电量<3%，直流电压<0.5%）；

l 1个10M 以太口（物理接口： RJ-45插座）

l 内置数据存储, 当网络断线时 ,确保数据不会丢失。

l 提供开放的软件接口，便于与第三方软件无缝集成

功能特性：

l 组网方式：基于IP的局域网、广域网、因特网、ADSL、E1、无线以太网等

l 基于WWW浏览器，采用B/S结构

l 用户权限管理，安全，保密，可靠

l 支持紧急事件告警（当传输通道正常时，监控告警响应时间、数据响应时间、命令执行响应时间不超过5秒，故障告警准确率99.999%。）

l 报警方式：本地声音，中心通过寻呼机，移动电话，手机短信，网管平台广播或监控中心声音报警

监控主机包括以下几种接口：通信接口、遥测接口、遥信接口、遥控接口等。

通信接口提供一个以太网接口，在内部CPU的控制下与本地监控中心的通信服务器通信。RS232/422/485接口用于与其他的系统通信，如智能空调、智能电源等。

遥测接口主要采集模拟的量包括：机房温度、湿度，电池电压、电池工作电流、漏电电流，电源系统的工作电压、工作电流，设备温度，交流电源电压、电流、漏电电流，烟感工作电流等。采用12位A/D转换，精度高，通过软件的处理可以达到非常准确的结果；对于交流电源的参数采集还可以通过互感器直接采样，通过数学模型计算出交流参数。

遥信接口主要采集开关量，主要包括电源跳闸、合闸、各种开关的通断、设备的投入与推出、进水告警、门窗开关状态告警、门禁系统告警、强行闯入告警、消防系统报警等等。遥信模块还可以用来测量电网的频率。遥信接口采用光电隔离输入，抗干扰性能好，容易接线。

遥控接口主要是遥控灭火、防湿、电源电网的管理、空调远程的开关等。遥控的工作模式采取两步完成，第一步选中要控制的对象，并返回对象选中与否的信息，第二步确认执行，这样大大提高了遥控的可靠性，比如控制电源系统；也可以直接工作，比如控制路由开关。

1、 机房卫士AD-6A1(6A2)空调来电自启动（双机切换）

机房卫士空调控制器：内置主流品牌空调控制程序（格力 、美的、海尔、大金、三菱海尔、志高、奥克斯、松下、日立、长虹、三洋、海信等）实现自动识别，不用学习，不用设置，无须任何专业知识，通电即用， 安装便捷，一分钟搞定，

单机：机房卫士AD-6A1空调来电自启动+软故障自启动：

1) 适用于所有品牌:柜机挂机均可控制，

2) 遥控线控通用:对于有遥控功能的空调，机房卫士AD-6A1将对准空调，通电即可使用，无须安装。来电后空调自动开启，温度、风速都可以恢复到停电前的状态。对于无遥控功能的柜机，只需要两根接线，来电即可自行启动。

3) 来电自启动功能：当停电后再来电，自动恢复到停电前状态。

4) 故障软启动功能：运行中的空调发生诸如电压过低、压缩机温度过高等软性故障时而停机时，当条件恢复正常后，空调自动开启，恢复到停机前状态。

5) 高温重启动功能：当空调温度过高时，再次发射开机信号

双机：机房卫士AD-6A2空调双机切换：

1) 来电自启动功能：在停电再来电后，空调可自行启动，进入正常运行状态，无须人工操作和监控。

2) 定时切换功能：在两台空调都正常工作的情况下，两台空调机根据预先设置好的切换周期轮流运行。检测器控制一台空调作，另一台空调关机待机，到切换时间后检测器唤醒待机状态的空调，原先工作的空调自动关机至待机状态。且切换周期可根据实际需要来更改

3) 单双机切换功能：如果一台机制冷不够，就两台机一起工作

4) 高温双开功能：超过设定的温度2台空调同时打开

5) 故障切换功能：一台机出现故障，自动切换到另外一台机工作。

二、技术性能

? 自带控制空调：格力、美的、海尔、大金、三菱海尔、志高、奥克斯、松下、日立、长虹、三洋

? 学习空调遥控信号：可以

? 线接：没有遥控接收的空调可以线接

? 具有手动测试功能

? 内置专用集成电路
? 工作性能稳定可靠
? 单面PCB工艺
? 采用超薄式结构设计

? 工作电压：DC 12 V
? 静态电流：≤8mA
? 报警电流：≤35mA
? 工作温度：－10℃ to +50℃
? 环境湿度：≤95%RH
? 报警输出：继电器常开／常闭
? 温感灵敏度：Ⅱ、Ⅲ级

? 尺寸：12*8*3厘米

3、机房卫士AD-80E断电报警模块

1) 型号：AD-80E，

2) 测量范围

检测输入电压;220v/24V/12V（选其一）

输出信号：常开、常闭（选其一）

输出信号：0～5 VDC；

工作温度：0～+50℃；

机房卫士AD-801温湿度传感器

1)      型号：AD-801

2)      额定电压：12V DC，

3)      测量范围温度：-20℃~70℃，

4)      湿度：0～100%rh，

5)      测量精度在25℃下，

6)      温度：±0.5℃，

7)      湿度：±3%rh，

8)      输出范围：开关量输出，常开，告警时输出短路。

9)      温度：LCD display -20℃~70℃，

10)   湿度：LCD display 0～100%rh。

5、机房卫士AD-80C漏水检测器

特点：

l 适用检测机房基站、仓库等重要场所水浸；

l 全新专利设计，配合水浸检测线使用；

l 隔离性好：输入、输出及电源完全隔离，安全可靠；

l 量程可选：检出的范围可分为四个量程，通过旋钮开关选择；

l 技术先进：采用多功能检出方式，探针无电蚀现象，全线程检测；

l 安全可靠：自动检测线路通断故障；

技术参数、接口形式：

供电电源： 12-60VDC；

灵敏度范围

档位1： 0 – 250KΩ；

档位2： 0 – 600KΩ；

档位3： 0 – 5MΩ；

档位4： 0 – 50MΩ；（高灵敏档，遇到极少水即可告警）

输出形式：干接点，水浸检出时输出ON/OFF可跳线选；

短路时阻抗<50Ω，负载电压＜60V，负载电流＜30mA；

静态电流：<45mA；

告警电流：<65mA；

工作环境：-10 ~ 55°C，10~98%RH；

尺寸： 95x 37x 30 mm；

重量： 85g；

机房卫士AD-181温湿度+时间显示屏

实现功能：

超温报警

超过湿度报警

大屏显示（400*300*50mm）

报警信号输出：（可接AD-800A\AD-644\AD-6488机房卫士报警主机）

性能指标：

1，温度测量范围：-9.0-99.5℃. 精度： +-1℃

2，湿度测量范围：5%-99.0%。

最大值：温度100度、湿度100%

最小值：温度-10度、湿度5%

精度：+-5%

3，可设定报警：温度超上限和下限报警，

5，工作电压： AC220V

6，功耗：3W（工作24小时耗电0.072度）

7，显示方式：温度湿度各3位红色2.3inch LED数码管

8，整机外观尺寸: 400*300*50mm

机房卫士AD-808机房云台红外网络摄像机(支持手机监控）

功能：

1.监控：智能手机监控、网络监控；

2.报警：定时控制机房人员进入报警

3.储存：支持U盘、电脑；

4.内置云台,带红外灯夜视效果好

AD-808；带云台红外半球网络摄像机：使用方便，云台操作功能，红外夜视，可壁装或顶装；采用优秀的H.264视频压缩算法，D1画质效果，清晰流畅稳定；支持手机监控功能；（手机监控，手机要求是智能手机/PDA，软件版本是Windows Mobile 5.0 以上的版本）

产品特性

采用高性能的SOC芯片、嵌入式Linux操作系统，内置硬件看门狗，系统稳定可靠、扩展方便
视频最高D1的H264编码，音频G711A编码，帧率、码流动态可调
网络支持ADSL PPPOE、无线WIFI、无线TD-SCDMA/CDMA 1X/EVDO/WCDMA、DNS、DDNS

内嵌流媒体服务器，支持流媒体点播，支持手机监控,双向语音对讲/单向语音广播

机房卫士AD-80D烟雾探测器

品牌：机房卫士

型号：AD-80D

· 感烟探测器

· 烟雾传感器使用安装在少烟、禁烟场所探烟雾离子，能够准确地检测烟雾，当烟雾浓度超过限量时，传感器发生声光告警，并向采集器输出告警信号。

· 技术参数：

· 电源： DC12V

· 工作电流：静电电流小于10uA，报警工作电流在10-30mA之间；

· 输出形式：干接点，警戒时输出开路，报警时输出短路，阻抗小于50欧；

· 烟雾灵敏度：付合UL的217号标准；

· 工厂环境：-5℃ -50℃，10-90%无冷凝；

· 蜂鸣器音量强度：10英吋处为85分贝。
安装及应用：

· 先选择合适区域、用锣钉固定固定座，将烟敢分线色连接后旋在固定座上。

· 房间内每20-30平方米装一个烟感，重要设备上方0.5-2.5米安装烟感。

· 圆形尺寸,R=105mm,H=38mm

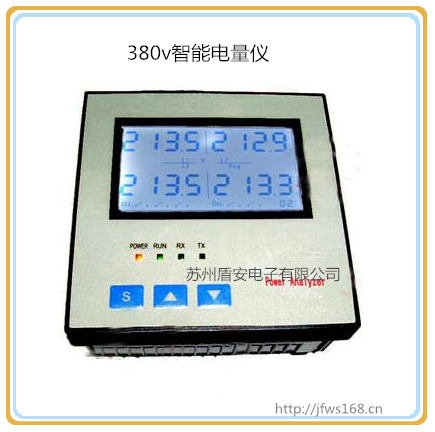

机房卫士380v智能电量仪

主要技术参数名称	三相电量仪
产品型号	PX61 安装打孔9.2公分*9.2公分
额定电压	AC220V（AC180V～AC240V）
测量范围	电压：AC0～380V；电流：0～5A
通讯接口	RS422/485通讯模块输出
EMC指标	满足欧标：EN 55022 CLASS B,EN 55024,CISPR 22 CLASS B,CISPR 24IEC 61000-3-2,IEC 61000-3-3 IEC 61000-4-2,IEC 61000-4-3,IEC 61000-4-4,IEC 61000-4-5,IEC 61000-4-6,IEC 61000-4-8,IEC 61000-4-11 满足国标：GB 9254 CLASS B,GB/T 17618,GB 17625.1,IEC 17625.2,GB/T 17626.2,GB/T 17626.3,GB/T 17626.4 GB/T 17626.5,GB/T 17626.6,GB/T 17626.8,GB/T 17626.11
连接模式	直接连接20(90)AAC，CT5(10)AAC and VT连接接线方式电压：三相三线，三相四线；电流：三相六线
波特率设置	2400 bit/s，4800 bit/s，9600 bit/s，19200 bit/s，通过按键选择
地址设置	通过按键设置
? 主要测量变量测量参数	测量变量	测量类型	测量精度
A相电压	V L1-N	V	0.1V
A相电流	A L1	A	0.001A
A相有功功率	W L1	P	0.1W
B相电压	V L2-N	V	0.1V
B相电流	A L2	A	0.001A
B相有功功率	W L2	P	0.1W
C相电压	V L3-N	V	0.1V
C相电流	A L3	A	0.001A
C相有功功率	W L3	P	0.1W
AB线电压	V L1-L2	VC	1V
BC线电压	V L2-L3	VC	1V
CA线电压	V L3-L1	VC	1V
中性电流有效值	A n	A	1A
总有功功率	W和	P和	1W
A相视在功率	VA L1	P	0.1VA
B相视在功率	VA L2	P	0.1VA
C相视在功率	VA L3	P	0.1VA
总视在功率	VA和	P和	1VA
A相无功功率	Var L1	P	0.1VAR
B相无功功率	Var L2	P	0.1VAR
C相无功功率	Var L3	P	0.1VAR
总无功功率	Var和	P和	1VAR
频率	Hz	Hz	0.1Hz
A相功率因素/B相功率因素	PF	PF L1/PF L2	0.01
C相功率因素/总功率因素	PF	PF L3/PF和	0.01
总有功电能	E	KWH	0.1kwh
总无功电能	E	varh	0.1kvar

七、工程施工、验收、售后服务及公司介绍

1、施工技术及安排

本工程内容函盖：提供系统所需设备和配套件；提供现场设备之安装、改接线、布线等工程的技术支援；提供系统设定、数据库创建等软件工程提供设备安装后之测试工作；提供教育培训。

施工布线采用分散式结构化布线系统，以使系统安装、使用和维护工作更加简单有效，并且提高传输系统的质量和灵活性。在产品的结构化设计方面拥有较强的技术。监控系统的软、硬件采用模块化结构，具有最大的灵活性和扩展性，能适应不同规模监控系统网络和不同数量监控对象。本监控系统的正常监测不会影响被控设备的正常工作。监控系统对被控设备进行控制或参数设定时，其控制值始终保持在安全极限内。被监控设备处于任何工作状态下监控系统应能正常工作，同时监控设备本身不能产生影响被监控设备正常工作的电磁干扰。监控系统内所有部件与连线均有金属屏蔽，监控器与被监控设备采用光电隔离，监控系统具有良好的抗电磁干扰的能力。监控系统的任何监控点接入均不应破坏被监控设备的接地系统。

在施工过程中，用户应提供局方设备技术工程咨询，派遣计算机应用人员参与全部系统、软件等的施工、调试和使用，并派遣监工人员及动力设备维护人员参与硬件施工，以助于现场设备的改造以及现场布线，认可施工所必须安置的设备位置、改接线路、布管等。直到工程验收通过时，至少为用户培训出一至两人的软、硬件人才，使用户可以熟练掌握本套系统，以解决各种实际问题，如：监控网上设备的增加与删除的设定、操作人员自定义各类维护报表等。

在施工过程中，为能达到此施工进度，用户应提供必要的工程支援：确保设备各种必需部件齐全，可一次施工完成；监控中心应先备好一条电话线，供调试和维护使用；用户并应提供各项设备之技术资料，包含配线图、控制电路图、设备操作说明书、智能型设备连机协定码资料等以利施工；派专职技术人员跟踪工程施工，以便在工程完工后，为用户培训出使用和维护该监控系统的骨干人才。

施工技术要求

l 当监控设备安装在靠近220kV及以上高压导体附近时（如挂接于母线或线路绝缘子构架上），应考虑系统过电压的影响。

l 系统施工应遵循电气综合布线的各种相关规程、规定。

l 监控设备位置的选取即要便于观察又要便于日后设备的运行维护。

l 电缆敷设应尽量利用现有沟、架，必要时需套用塑料管件进行保护。

l 电缆上架要用扎带扎紧，做到直、平、稳。电缆穿墙洞要及时堵上防火材料等。

l 室外摄像机及电源的防雷应选用质量上乘的知名产品，装设在铁箱中，并采取密封防潮的措施。

2、系统调试、验收及试运行

2.1系统调试及验收

整套系统安装完成后，施工人员进行系统整体调试及运行，确保整个系统能正常工作，达到用户预定的要求。用户依据“设备清单”，逐一清点核实设备并做好记录。

2.2系统硬件施工验收

由于硬件安装的工艺,对于系统整体的稳定性非常的重要,检查的重点包括：布线是否符合安全要求(例如：走线是否整齐；走线位置是否正确；是否有使用信号隔离线；每一个点的布线、工艺是否大致相同等等)。设备安装是否符合安全要求（例如：设备安装位置是否正确；连接线处是否牢固可靠；是否便于人员操作和维护等等）。

2.3系统软件调试验收

用户应运行整套系统软件，逐一使用每部分的功能，看是否达到预计的要求，有无死机的情况或不兼容的情况出现，以便软件人员调试解决。

各种数据量的采集、传输、保存是否准确、及时、便于查看。对于模拟量，应使用电量表测量现场数据，做好记录，并与实际数据比对，即可了解之间的误差值便于调整。对于开关量，应模拟实际报警，做好时间与事件的记录，再查看操作终端是否也有一样的告警，并将告警的事件和时间与记录比对。

系统以性能稳定、数据准确迅速、资料库齐全等为验收基准，保证建成一套性能稳定、实用方便、数据反应迅速准确、资料具备的完整的动力及环境集中监控系统。验证通过后,系统连续试运行二个月,证明系统稳定可靠后,视为完工。

2.4验收资料和图纸

l 全部设备的技术说明书、包括型号、技术特点和性能参数等。

l 所有主要部件和连接电缆的接线图。

l 设备和机柜的布置和连线图。

l 与买方设备连接的详细端子图。

l 所有软件的说明书、使用手册等。

l 培训的教材或资料。

l 设备等的出厂合格证或检验报告。

2.5技术培训与支援

系统完成验收后,在安装现场,对用户有关人员进行专业培训（内容包括各种设备的基本构造与原理、安装技术、维护技术等）,使用户技术人员能够较充分掌握集中监控综合管理软件的各项功能, 能独立对新增局所、新增设备进行正确设定和软件流程编辑。系统初验后将举办高阶培训工作。

售后服务

3 服务宗旨：服务第一，用户至上。

3 1、壹个月包换

3 从用户购机之日起壹个月内，主机在正常使用情况下发生故障，非人为损坏，未经拆修，易碎标贴完好，可包换主机。

3 2、壹年保修

3 自用户购机之日起，在壹年内正常使用，发生故障而未经私自拆修，易碎标贴完好，公司提供免费维修服务。超过壹年保修期限的维修、维护，厂家只收取材料及人工成本费。

3 ※免费包换、免费保修范围：

3 （1）在保修期内正常使用出现的设备质量问题，将免费维修。

3 （2）以下情况不在我公司免费保修范围内：

3 由用户自行配置外部设备造成主设备损坏。

3 不按用户手册操作使用，造成的机器损坏。

3 超出使用范围的应用，造成的机器损坏。

3 由于火灾、水灾自然灾害等不可抗力因素造成的机器损坏。

3 （3）我公司不承担产品本身以外的连带责任。

3 3、售后服务响应

3 （1）乙方负责提供相应的技术支持服务。在保修期内，产品出现非人为因素故障，乙方负责提供免费保修服务，在 1 小时内响应。

3 （2）售后服务联络方式：

3 服务热线：0512-608249762（上班时间）

3 服务邮箱：ddg1688@yahoo.com.cn

3 公司网站： http://jfws168.cn
